螺栓拉力试验机

一、产品型号：LNTM-W1000D

二、产品名称：螺栓拉力试验机

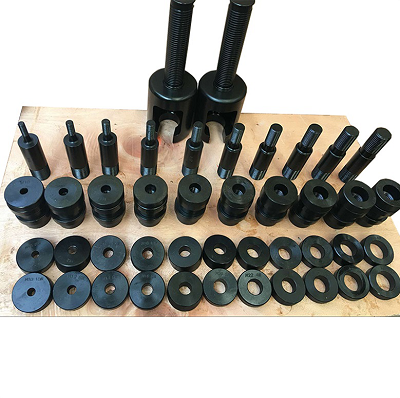

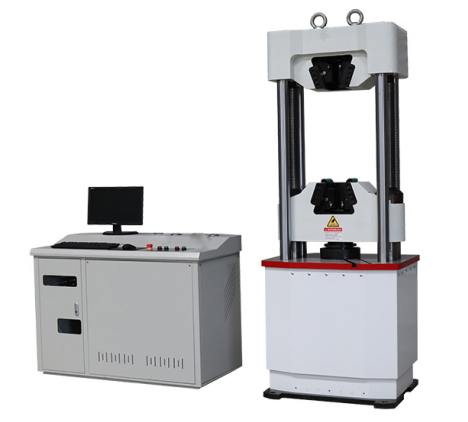

三、参考图片：

四、性能特点：

LNTM-W1000D螺栓拉力试验机，主要用于螺栓、螺母等紧固件的力学性能测试，还可对各类金属，非金属及复合材料的拉伸、压缩、弯曲、剪切等力学性能的测试，是测试各种材料及其制品物理性能、机械性能、工艺性能、结构性能及内外缺陷的重要仪器设备，可自动求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标，可完成等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制。专业设计的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。试验机主机与辅具配套齐全，操作方便，性能稳定可靠。计算机控制端全闭环控制，通过控制系统、传动系统、减速系统、测控系统、采集系统等完成试样的各种力学性能试验。

五、依据标准：

1.GB/T 2611-2007 《试验机通用技术要求》

2.JB/T 7406.1-1994 《试验机术语材料试验机》

3.GB/T 16826-2008 《电液伺服wan能试验机》

4.GB/T 16825.1-2008 《静力单轴试验机的检验 di1部分：拉力或压力测力系统的检验与校准》

5.GB/T 22066-2008 《静力单轴试验机计算机数据采集系统的评定》

6.JJG 139-2014 《拉力、压力和wan能材料试验机》；

7.JB/T 6146-2007 《引伸计技术条件》

8.JB/T 6147-2007 《试验机包装、包装标志、储运技术要求》

9.GB/T 228.1-2010 《金属材料拉伸试验 di1部分：室温试验方法》

10.GB/T 7314-2017 《金属材料室温压缩试验方法》

11.GB/T 232-2010 《金属材料弯曲试验方法》

12.GB/T 12160-2002 《单轴试验用引伸计的规定》

六、主要技术指标：

1.zui大试验力：    1000kN

2.试验力测量范围：    百分之2—100FS

3.试验力分辨力 1/±300000（全程分辨力不变）

4.试验力zui小读数值：      0.001kN

5.试验力测量精度： ±百分之1

6.位移zui小读数值： 0.01mm

7.变形位移测量精度：    ±百分之1

8.试验调速范围：  0.01-50mm/min

9.zui大拉伸空间：  650mm

10.zui大压缩空间：          550mm

11.试验空间跨度：         400mm

12.试验台导向立柱：        6立柱（4导向光轴、2滚珠丝杠）

13.立柱中xin间距：          600mm

14.活塞zui大行程：          200mm

15.加荷速率范围：          百分之0.02-2FS

16.活塞zui大加载速度：      50mm/min

17.移动横梁zui大运行速度：  100mm/min

18.横梁移动电机功率:       0.75kW

19.试验机级别：            1级

20.主机系统工作压力：      21Mpa

21.油泵zui大流量：          4L/min

22.滤油器滤油精度：        10μm

23.主油泵电机功率：        1.5kW

24.油箱容积：              60L

25.夹紧方式：              内置楔型液压自动夹紧

26.圆试样夹持范围：        φ13-26mm/φ26-40mm

27.板试样夹持厚度：        0-20mm

28.上下压板尺寸：          φ200mm

29.主机外形尺寸：          约900*700*2300mm

30.控制柜油源外形尺寸：    约1100*600*1100mm

31.整机重量：              约 2800kg

32.电源电压：              三相五线制，380V/220V 50Hz

33.装配电气外观：          符合国家标准 GB/T 2611

34.包装运输：              符合机械部标准 JB/T 6147
