弹簧疲劳试验机

一、产品型号:TPJ-10,20,30 二、产品名称:弹簧疲劳试验机 三、参考图片: 四、产品介绍 TPJ-机械式弹簧疲劳试验机主要用于对各种螺旋弹簧及各种汽车、摩托车、等机动车所使用的筒

在线咨询 全国热线
15688871537
产品简介

Product

一、产品型号:TPJ-10,20,30

二、产品名称:弹簧疲劳试验机

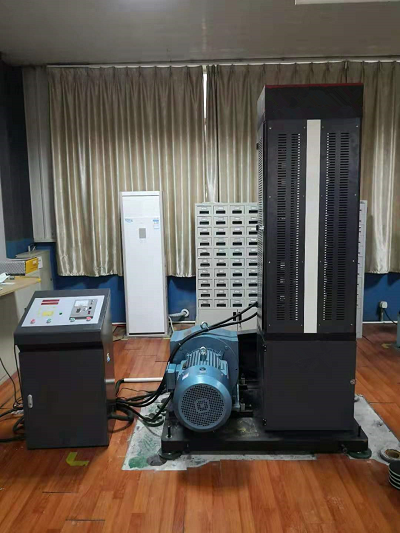

三、参考图片:

弹簧疲劳试验机

弹簧疲劳试验机


四、产品介绍

   TPJ-机械式弹簧疲劳试验机主要用于对各种螺旋弹簧及各种汽车、摩托车、等机动车所使用的筒式减振器进行疲劳寿命试验。也可制作特种夹具,以适应特殊试样的疲劳试验。试验机为全封闭结构,外形美观、使用an全。产品实物图见图(触摸屏控制),

五、主要技术参数:

1.结构 偏心轮传动

2.工作方式 自动加载

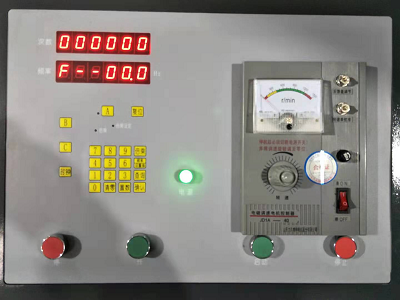

3.显示方式 液晶屏显示,调速器控制

4.数据处理 能够保存、自动停机

5.zui大试验力 30kN、20KN、10kN

6.试件zui大长度 300mm(可定制)

7.试件zui大外径 Φ150mm (可定制)

8.试验频率 0~5Hz

9.振幅 Max:100mm(可定制)

10.计数容量 999999999

11.试验工位 四工位

12.电源 380V/380VAC  50Hz

13.电机输出扭矩 22KW、11KW

14.计数停机准确度 百分之1

15.保护功能 机械、程序双保护

16.外型尺寸(长*宽*高) 约1200mm*900mm*2300mm

六、功能特点

主机主要由机架、机械式加载机构、传动机构、夹具四部分组成。机架由立柱、工作台、激振台、上横梁、丝杠升降机构、底座等部分组成,立柱、工作台、激振台、上横梁、丝杠升降机构安装在一起,并稳定的安装在底座上;被测弹簧通过限位槽安装在激振台和丝杠之间,通过调节丝杠的升降来满足不同尺寸规格的试件的要求,通过更换夹具,满足不同安装方式的试件的要求。

加载机构为机械式结构,主要由曲柄连杆机构组成,将电机的旋转运动转化为铅垂方向的直线往复运动;通过调整滑块的偏心量,即可调整直线往复运动的距离,达到被测试件要求的试验行程。

传动机构由变频调速电机和飞轮组成,通过调节电机转速,可使试验频率在 0.5~5.0Hz 范围内任意调节。

整个机械系统部分具有结构合理、简单可靠,试验空间调整、试验行程调整准确、方便;试件装夹方便、可靠;整机运转平稳,易于保养、维护等特点。
