冲击试样缺口投影仪

一、设备名称:冲击试样缺口投影仪 二、型 号:CST-50 三、参考图片 四、性能说明: CST-50型冲击试样缺口投影仪是我们根据目前国内广大用户的实际需求和GB/T229《金属夏比摆锤冲击试

在线咨询 全国热线
15688871537
产品简介

Product

一、设备名称:冲击试样缺口投影仪

二、型    号:CST-50

三、参考图片

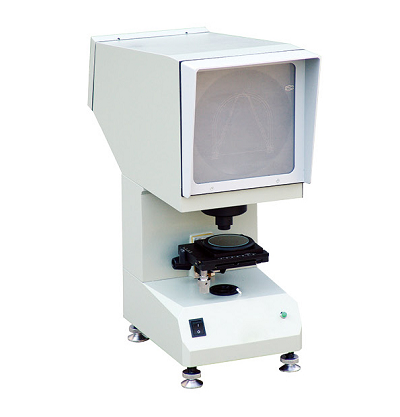

冲击试样缺口投影仪

四、性能说明:

CST-50型冲击试样缺口投影仪是我们根据目前国内广大用户的实际需求和GB/T229《金属夏比摆锤冲击试验方法》中对冲击试样缺口的要求而设计、开发的一种专用于检查夏比V型和U型冲击试样缺口加工质量的专用光学仪器,该仪器是利用光学投影方法将被测的冲击试样V或U型缺口轮廓放大投射到投影屏上,与投影屏上冲击试样V和U型缺口标准样板图比对,以确定被检测的冲击试样缺口加工是否合格,其优点是操作简便,检查对比直观,效率高。

五、主要技术指标:

1、投影屏直径 :180mm

2、工作台尺寸 :

方工作台尺寸:110×125mm

方工作台直径:90mm

工作台玻璃直径:70mm

3、工作台行程 :

纵向:±10mm

横向:±10mm

升降:±12mm

4、工作台转动范围: 0~360°

5、仪器放大倍率:50X

物镜放大倍率: 2.5X

投影物镜放大倍率:20x

6、光源(卤钨灯):12V   100W

7、电源:  220V   50Hz

8、外形尺寸:515×224×603mm

9、重量:  20kg
