冲击试样缺口拉床

一、设备名称:冲击试样缺口拉床 二、型 号:UV-2Y 三、参考图片 四、性能说明: 在材料缺口冲击试验中,其V 型缺口(或U型缺口)的加工是试验能否进行的关键问题,本拉床为您提供

在线咨询 全国热线
15688871537
产品简介

Product

一、设备名称:冲击试样缺口拉床

二、型    号:UV-2Y

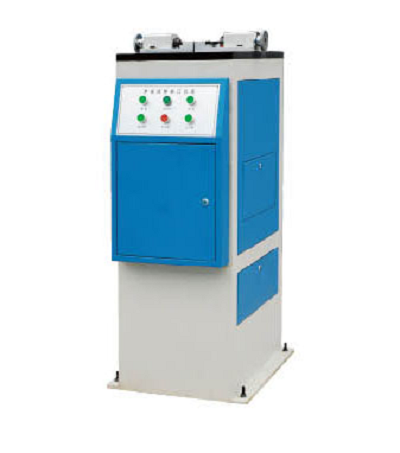

三、参考图片

冲击试样缺口拉床


四、性能说明:

在材料缺口冲击试验中,其V 型缺口(或U型缺口)的加工是试验能否进行的关键问题,本拉床为您提供一种理想的、可绝dui保证bai分之百的加工出合格的2mm V 型和2mmU 型缺口的专用设备。

本拉床为油泵液压缸方式驱动,可按用户要求而配置V 型或U 型拉刀,试样缺口一次加工成型,一次可成功拉制两个标准试样缺口,拉刀采用特殊材料、特殊工艺精mi加工制造,硬度高、耐磨性好,使用寿命长,操作简便。加工出的V 型缺口和U 型缺口可满足相关国家标准,由于一次拉削加工成型的原理,其加工同一性ji好,可保证所加工的试样缺口bai分之百合格。

冲击试样

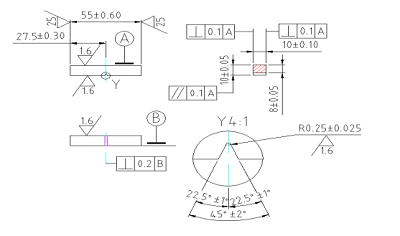

 V型缺口试样

冲击试样缺口拉床

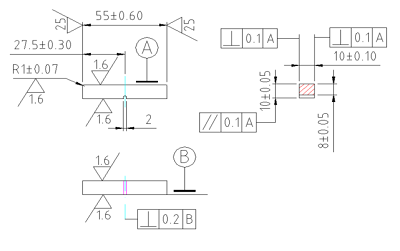

U型缺口试样

冲击试样缺口拉床


五、技术参数:

1.缺口型式:

V型符合GB/T229-2007,ISO148等标准要求

U(2mm)型符合GB/T229-2007等标准要求

U(3mm)型特殊标准要求(此规格拉刀需特殊订货)

U(5mm)型特殊标准要求(此规格拉刀需特殊订货)

2.加工试样尺寸: 10×10(7.5或5)×55mm

3.拉刀行程: 350mm

4.拉削速度: 2.6m/min

5.电源: 380V 500W

6.外型尺寸: 400×650×1200(长×宽×高)mm

7.重量: 约150Kg

六、工作原理及结构特点:

该机由液压部分, 主传动部分,电控部分,辅助部分等组成。

液压部分由油箱、电机、泵、油缸等组成,主电机带泵顺时针旋转吸油,供油缸以2.0m/min的速度带刀体(V型、U型专用拉刀)上下运动拉削V型及U型缺口。刀座上设有润滑油杯,工作时向油杯内加满润滑油(30#机油或其他润滑油)。切削前后用刷子蘸少量油刷去铁屑润滑刀刃,切削前一定用刷子将铁屑清除干净。油缸下有接油盒,接流下的少量润滑油。可以根据本机工作时间的长短定期清理。
